Wer tief in SHIMANOs Produktwelt eintauchen will, der kommt an si.shimano.com nicht vorbei. Es ist die offizielle Webseite von SHIMANO für aktuelle technische Dokumentationen und Informationen. Dort findet sich nicht nur eine umfangreiche Sammlung von Benutzerhandbüchern und Serviceanweisungen, sondern auch eine Übersicht über Explosionszeichnungen und Spezifikationen.

Egal ob Mountainbike, Gravelbike, Rennrad oder City-Bike – auf si.shimano.com findet sich alles, was an SHIMANO Technik relevant ist, sowohl für E-Bikes als auch für klassische Fahrräder.

Mit der flexiblen Suchfunktion kann man einerseits nach Komponentenserien (z. B. XTR, GRX, ULTEGRA) und andererseits nach Produktkategorien (z. B. Bremssystemen, Schaltwerken, Antrieben) oder Modellnummern (z. B. BB-R9100, FD-RX810-F, CN-M8100) suchen. Zudem dient die Seite als Portal für öffentlich zugängliche technische Dokumente, wie Line-up-Charts, Spezifikationstabellen und Kompatibilitätsmatrizen.

Um sich auf der Seite zurecht zu finden, gibt es unterschiedliche Dokumenttypen. Diese sind unterteilt in:

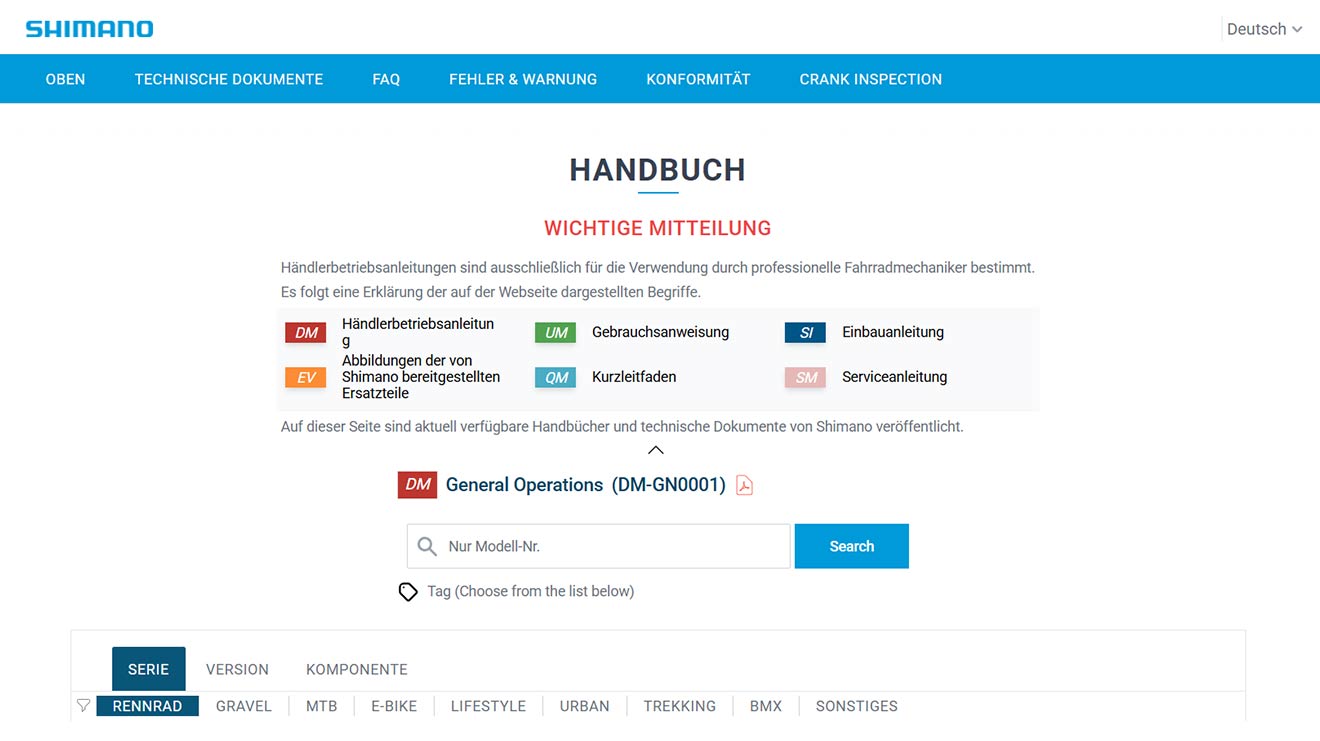

• Händlerbetriebsanleitungen, Abkürzung DM = Dealer Manual
• Gebrauchsanweisung, Abkürzung UM = User Manual
• Explosionszeichnungen, Abkürzung EV = Exploded View

Seltener kommen vor:

• Kurzleitfaden, Abkürzung QM = Quick Manual
• Einbauanleitung, Abkürzung SI = Service Instructions
• Serviceanleitung, Abkürzung SM = Service Manual
•

Tipp! Die Dokumente sind als Webversion oder PDF abrufbar. PDFs (oben rechts auf der Seite zu finden) enthalten ein klickbares Inhaltsverzeichnis.

Hier finden Sie ein Beispiel: si.shimano.com/de/dm/RX815

Es gibt mehrere Möglichkeiten, auf si.shimano.com Informationen zu finden:

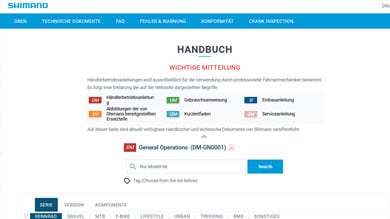

1. Auf der Startseite von si.shimano.com befindet sich eine Suche nach Modellnummer. Hier muss man die Bauteilnummer wissen. In der Regel befindet sich die Modellnummer auf dem Artikel/Bauteil und kann einfach bequem in die Suche eingegeben werden.
2. Unter „Oben“ -> „Suche“ (si.shimano.com/de/manual/search) hat man neben der Modellnummernsuche auch eine Volltextsuche.
3. Unter „Technische Dokumente“ à „Aufstellungsdiagramm“ (Line Up Chart) (productinfo.shimano.com/en/lineup) findet sich auch noch eine Suche, in der man Komponentenserien durchsuchen kann.

Wie erwähnt, findet unter den einzelnen Komponenten hauptsächlich diese Dokumententypen:

• Händlerbetriebsanleitungen, Abkürzung DM = Dealer Manual
• Gebrauchsanweisung, Abkürzung UM = User Manual
• Explosionszeichnungen, Abkürzung EV = Exploded View

Wie unterscheiden Sie sich?

Die Händlerbetriebsanleitung ist sehr detailliert und für Händler oder Mechaniker gedacht. Sie umfasst als PDF meist einige Seiten. Auf si.shimano.com selbst findet sich der Hinweis:

Händlerbetriebsanleitungen sind ausschließlich für die Verwendung durch professionelle Fahrradmechaniker bestimmt.

Die Dokumente sind öffentlich abgelegt, so dass man sie auch als Nicht-Mechaniker anschauen kann, aber in der Regel sind die Informationen so spezifisch, so dass eine gewisse Expertise in puncto Fahrradreparatur und -montage vorhanden sein muss. Man benötigt dazu eine Fachausbildung.

Tipp: Es gibt auch eine Händlerbetriebsanleitung mit allgemeinen Informationen. Diese befindet sich auf der Startseite mit dem Namen „General Operations“. Hier kann man sich als Händler oder Mechaniker über Vorgehensweisen informieren, die über verschiedene Gruppen und Serien hinweg gelten.

Neben der Händlerbetriebsanleitung gibt es auch die Gebrauchsanweisung, auf Englisch ‚User Manual‘. In diesen Anleitungen sind die wichtigsten Informationen auf einer Seite kompakt zusammengefasst. Zusätzlich sind sie bebildert, so dass man sich schnell zurechtfinden kann.

Dann gibt es noch Explosionszeichnungen. Diese sind eine grafische Verdeutlichung der Fahrradkomponenten, um deren Einzelteile anschaulich darzustellen. Dadurch werden die Funktionen der Teile so dargestellt, dass man sie technisch verstehen kann.

In den Explosionszeichnungen von SHIMANO werden Einzelteile nummeriert dargestellt. Wichtig zu wissen: Wenn keine Nummer für ein Einzelteil vorhanden ist, kann es nicht einzeln bestellt werden. Alle Einzelteile mit Nummern sind über den Fachhandel erhältlich.

Ein Hinweis für Endkunden: Wer sich unsicher ist oder nicht über das nötige Fachwissen verfügt, sollte sich an einen Fachhändler wenden – insbesondere bei sicherheitsrelevanten Komponenten wie Bremsen. Ein Besuch bei einem SHIMANO SERVICE CENTER wird empfohlen.

Unter „Technische Dokumente“ à „Kompatibilität“ findet man Informationen darüber, welche SHIMANO Komponenten zueinander kompatibel sind (Direktlink: productinfo.shimano.com/en/compatibility). An dieser Stelle geht es beispielsweise darum, herauszufinden, welche Kassette mit welcher Fahrradkette kompatibel ist oder welcher STI-Hebel zu welchem Schaltwerk kompatibel ist etc.

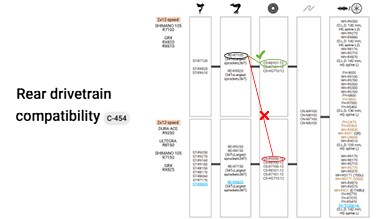

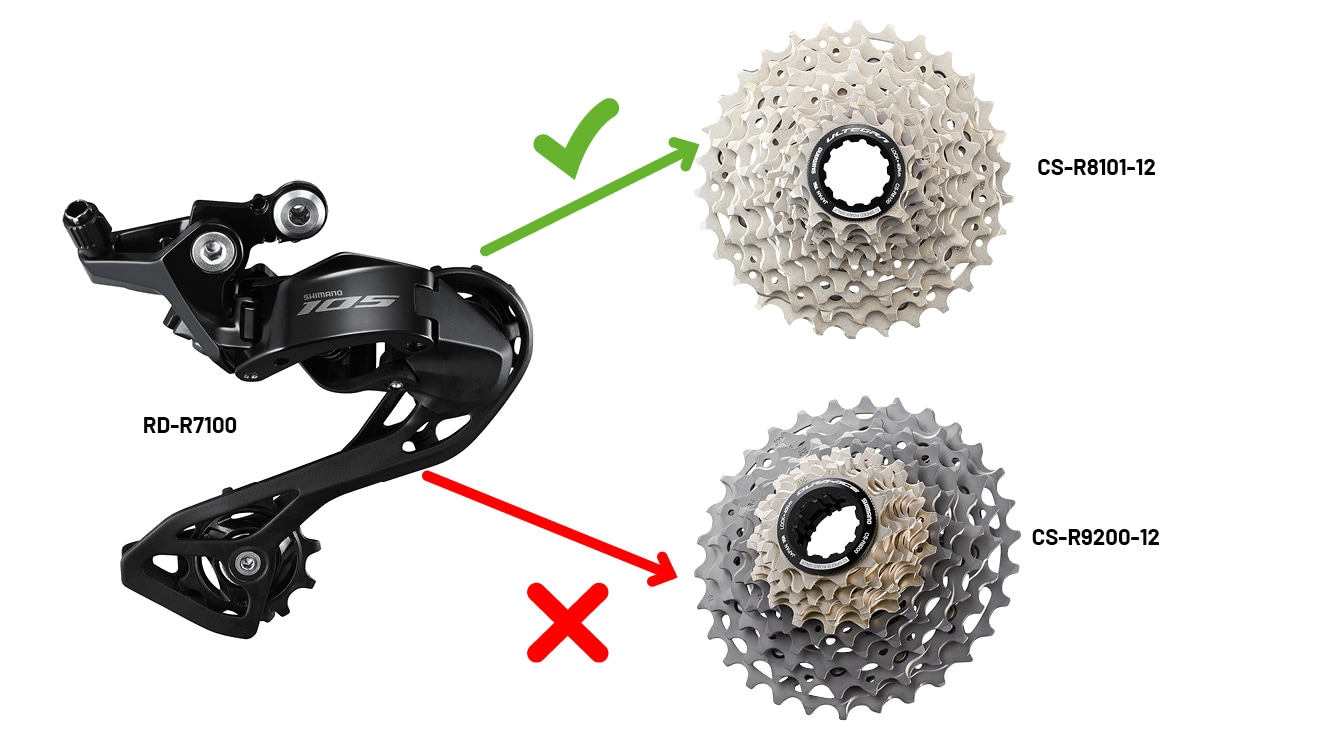

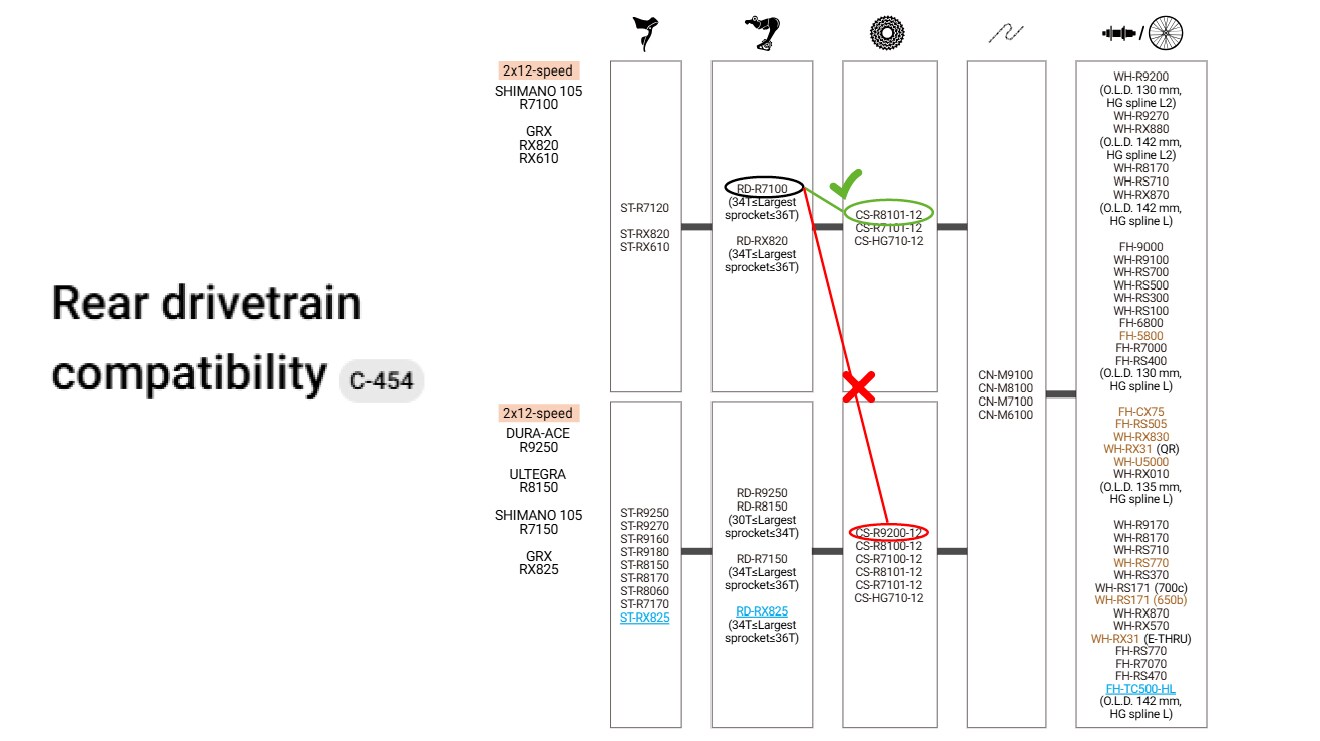

Nur wenn die Kästen mit einem grauen Balken verbunden sind, sind sie zueinander kompatibel. Beispiel: productinfo.shimano.com/en/compatibility/C-454 Es ist möglich, das Schaltwerk RD-R7100 in Kombination mit der Kassette CS-R8101-12 zu verbauen. Nicht möglich ist das ebengenannte Schaltwerk RD-R7100 mit der DURA-ACE-Kassette CS-R9200-12 zu verbinden. Dies kann man aus der Darstellung mit den entsprechenden Nummern erkennen.

Wichtig ist auch, dass man im richtigen Bereich ist: „Rear drivetrain compatibility“ bedeutet, dass man im Bereich des hinteren Antriebs ist, also bei Kassetten und entsprechenden Übersetzungsmöglichkeiten. Im Bereich „Front drivetrain compatibility“ ist man demgegenüber beim vorderen Antrieb, also dort geht es um die Frage: Umwerfer oder nicht? 1-fach, 2-fach oder in seltenen Fällen heutzutage auch noch 3-fach.

Nur wenn die Kompatibilität auf si.shimano.com aufgeführt ist, garantiert SHIMANO eine einwandfreie Funktion und empfiehlt die Nutzung. Sollten andere Kombinationen verwendet werden, kann die Funktionsweise eingeschränkt sein oder – schlimmer – man bekommt Probleme mit der Sicherheit auf dem Fahrrad. Zudem entfällt bei abweichenden Kombination die Gewährleistung.

SHIMANO stellt bereits seit über 100 Jahren Fahrradteile her. Dadurch sind im Laufe der Jahrzehnte einige Komponenten und Gruppen zusammenkommen. Vieles ist nicht mehr erhältlich, aber im Archiv auf si.shimano.com sind alle Komponenten ab 2004 dokumentiert.

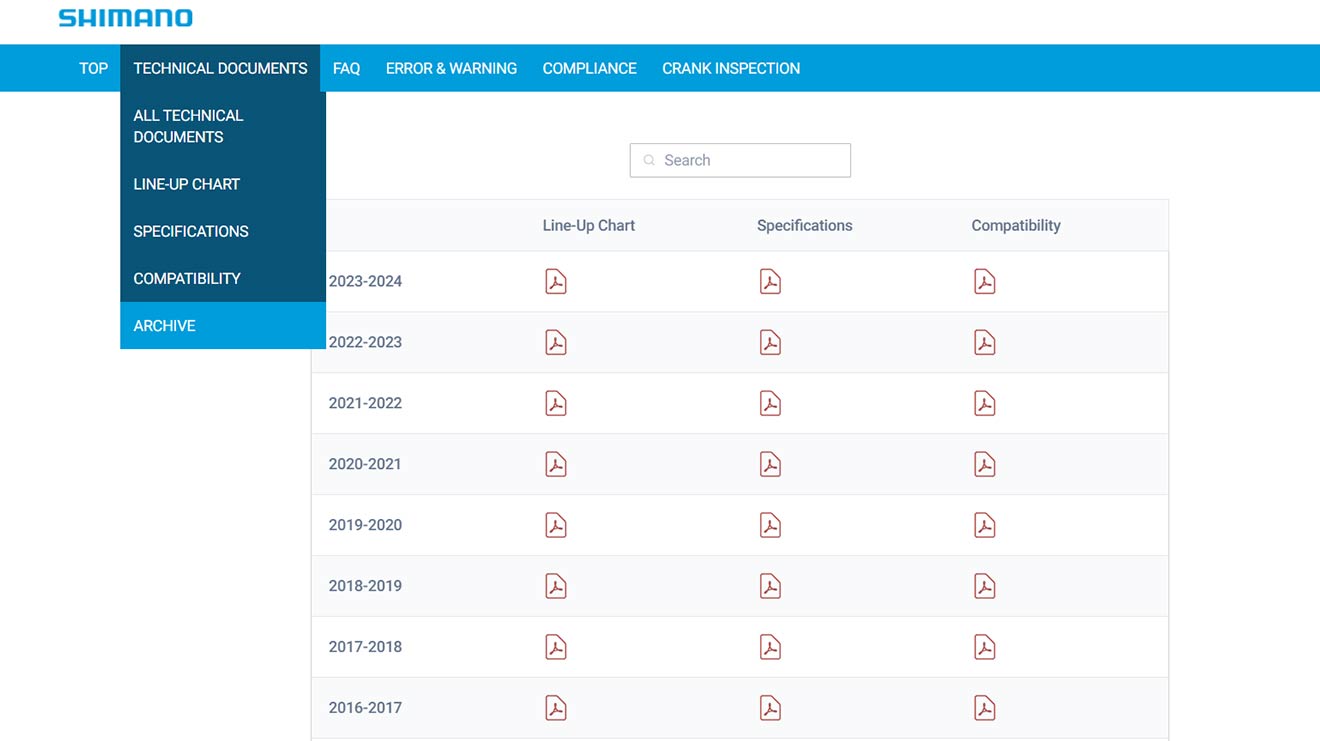

Das Archiv findet sich unter „Technische Dokumente“ à „Archiv“ oder ist unter dem Link productinfo.shimano.com/en/archive abrufbar. Dort findet man PDFs und kann nachsehen, welche Bauteile hergestellt wurden und wie sie untereinander kombinierbar sind.

Auch an dieser Stelle kann man die Suchleiste nutzen und die Modellnummer des Artikels, beispielsweise ‚RD-M8000‘, eingegeben.

Verfügbare Modelljahre werden gelb markiert und man hat sofort eine entsprechende Übersicht, in welchen Jahren die Komponenten erschienen sind. Die abgelegten Dokumente sind ebenfalls nach Line Up Chart, Spezifikation und Kompatibilität sortiert.

Beim Klick auf das PDF-Zeichen wird man auf die Dokumente geleitet.

Sowohl die aktuellen Seiten in der Webversion als auch die PDFs im können mit der Tastenkombination STRG + F durchsucht werden. Hierzu muss aber die Modellbezeichnung exakt eingegeben werden. (Also „RDM8000“ würde nicht funktionieren, „RD-M8000“ funktioniert.)

Egal, ob man Fachhändler oder Endkunde ist, eines darf alle Fahrradliebhabern ein Anliegen sein: Man muss sich um sein Fahrrad kümmern, damit es schnell, zuverlässig und sicher fährt. Komponenten halten länger, wenn sie sachgerecht behandelt, regelmäßig überprüft und gereinigt werden.

Es lohnt sich für jeden Fahrrad-Enthusiasten, sich mit den Komponenten und der Pflege seines Fahrrads zu beschäftigen. Dazu können die umfangreichen Anleitungen und Dokumentationen auf si.shimano.com außerordentlich hilfreich sein. Sollte man Zweifel haben, empfehlen wir die Expertise des Fahrradfachhändlers.
